Wie die Druckausrichtung Festigkeit und Oberfläche einer 3D-Figur verändert

Formacara · Aktualisiert am 2026-10-05 · Lesezeit: ca. 26 Min.

Eine erhobene Hand, ein schmaler Knöchel und der Hals einer Gitarre können zur selben Figur gehören und trotzdem unterschiedliche Lösungen verlangen. Wird das gesamte Modell auf dem Druckbett gedreht, verlaufen diese Details anders durch die Schichten. Gleichzeitig verändern sich die Kontaktstellen der Stützstrukturen, die Abstufungen auf runden Flächen und der Zugang beim späteren Entfernen der Stützen. Eine einzige Ausrichtung verbessert deshalb nicht automatisch jede Verbindung und jede sichtbare Fläche.

Bei einer persönlichen Figur zum Aufstellen lohnt sich der Blick auf die Stellen, die beim üblichen Umgang besonders exponiert sind: das Handgelenk unter einem Gegenstand, der Übergang vom Schuh zum Sockel oder der Ansatz eines hervorstehenden Accessoires. Ein breiter Oberkörper kann einen ungünstigen lokalen Aufbau optisch verdecken. Viel Kunststoff im Rumpf sagt wenig darüber aus, welche Bahnen durch einen schmalen Finger führen.

Dieser Artikel zeigt, wie sich solche Zielkonflikte nachvollziehbar beurteilen lassen. Das Beispiel mit einem Gitarristen ist eine eigens entwickelte, hypothetische Entwurfsaufgabe. Es beschreibt keine von Formacara durchgeführten Versuche. Die genannten Forschungsarbeiten behandeln Herstellungsmechanismen und Prüfproben; die Herstellerquellen erklären Funktionen der Druckvorbereitung. Daraus ergibt sich keine geprüfte Belastbarkeit einer fertigen Figur. Für die Auswahl eines Motivs ist die Seite zur persönlichen Figur nach Foto der passende Einstieg. Hier geht es um die räumliche Anordnung während der Herstellung.

Zuerst drei verschiedene Richtungen auseinanderhalten

Beim üblichen planaren FDM-Verfahren werden Bahnen innerhalb einer Schicht abgelegt. Danach folgt die nächste Schicht. Die Aufbaurichtung steht senkrecht auf diesen Schichtebenen. Die Ausrichtung des Modells beschreibt, wie die Figur zu dieser Richtung liegt. Der Rasterwinkel betrifft dagegen bestimmte Bahnen innerhalb einer Schicht. Eine andere Füllrichtung ist daher nicht dasselbe wie eine auf die Seite gelegte Figur.

Stelle dir einen dünnen Stab in der Hand einer stehenden Figur vor. Wird er senkrecht aufgebaut, kann seine Länge aus vielen kurzen Querschnitten übereinander entstehen. Liegt er seitlich, können einzelne Bahnen weiter entlang seiner Längsachse verlaufen. Dieses Bild macht einen geometrischen Unterschied sichtbar. Es beschreibt jedoch noch nicht das gesamte mechanische Verhalten, denn Wände, Füllung und Anschlüsse wirken ebenfalls mit.

Für Vergleiche eignen sich konkrete Formulierungen: Die Schichten schneiden durch das Handgelenk. Die lange Achse liegt ungefähr in der Schichtebene. Das Gesicht zeigt von den Stützkontakten weg. Eine Angabe wie „neunzig Grad“ bleibt ohne Bezugsachse mehrdeutig. Auch wissenschaftliche Arbeiten und Programme verwenden nicht immer dieselbe Konvention für Winkel.

Eine hilfreiche Abbildung zeigt deshalb das Druckbett gemeinsam mit dem Modell. Eine weitere zeigt die erzeugten Bahnen durch die empfindliche Stelle. So werden die globale Lage und der lokale Aufbau getrennt erkennbar. Außerdem bleibt klar, dass die Herstellungsposition nicht die spätere Aufstellposition sein muss. Eine während des Drucks geneigte Figur kann am Ende ganz normal aufrecht stehen.

Die Verbindung zwischen Schichten entsteht im Prozess

Frisch abgelegter Kunststoff muss sich mit dem bereits vorhandenen Material verbinden. NIST untersuchte diese Schweißbildung anhand von Temperaturverläufen, molekularen Vorgängen und Bruchprüfungen. Die Verbindung ist somit ein Ergebnis der Verarbeitung und darf nicht ohne Weiteres mit einem homogenen Kunststoffblock gleichgesetzt werden. NIST zur Schweißbildung bei der Materialextrusion.

Eine weitere NIST-Arbeit betrachtete einzelne Schweißzonen bei ABS. Sie zeigt methodisch, dass die Verbindung gesondert vom vollständigen Bauteil untersucht werden kann. Die dort gewonnenen ABS-Ergebnisse sind jedoch keine Festigkeitswerte für Finger oder Knöchel einer PLA-Figur. NIST zur mechanischen Festigkeit von Schweißzonen.

Für die Betrachtung einer Figur folgen daraus zwei unterschiedliche Aussagen. Eine gleichmäßige Außenfläche beweist nicht sämtliche Eigenschaften der inneren Verbindungen. Sichtbare horizontale Linien beweisen umgekehrt keine schlechte Haftung. Sie können einfach zur normalen Oberfläche des Schichtaufbaus gehören.

Entscheidend ist zusätzlich, wie eine mögliche Kraft die Verbindung erreicht. Verpackung, die an einem Ärmel hängen bleibt, kann den Arm an der Schulter biegen. Wird die gesamte Figur am Kopf angehoben, entsteht eine andere Belastung am Hals. Der Handelsname des Filaments beschreibt keine dieser Situationen ausreichend. Querschnitt, Richtung des Kontakts und tatsächliche Herstellung müssen zusammen betrachtet werden.

Die sinnvolle Frage lautet daher nicht nur, ob PLA grundsätzlich fest ist. Sie lautet, welche konkrete Verbindung in dieser Pose welche Aufgabe übernehmen soll. Erst dann lässt sich überlegen, ob eine andere Ausrichtung das relevante Problem überhaupt beeinflusst oder lediglich eine weniger wichtige Stelle verbessert.

Steifigkeit, Festigkeit und Verhalten beim Stoß unterscheiden

Ein Detail kann sich sehr steif anfühlen und dennoch plötzlich brechen. Ein anderes kann sich leicht verformen, ohne sofort zu versagen. Steifigkeit beschreibt den Widerstand gegen Verformung. Festigkeit wird in Bezug auf eine bestimmte Beanspruchung und Prüfung beschrieben. Stoßbeanspruchung und Bruchausbreitung betreffen weitere Eigenschaften. Das Wort „robust“ fasst diese Unterschiede häufig zu ungenau zusammen.

Eine PLA-Studie mit neun Versuchsbedingungen und jeweils drei Proben ermittelte mittlere Zugfestigkeiten zwischen 16,41 und 53,25 MPa. Zwischen den Versuchen änderten sich mehrere Parameter. Die Spannweite ist daher kein universeller Faktor für die Ausrichtung und keine Vorhersage dafür, wie eine Figur auf einen Sturz reagiert. Experimentelle Untersuchung von PLA-Druckparametern.

Bei einem dekorativen Objekt sind konkrete Anforderungen oft hilfreicher als ein unbestimmtes Festigkeitsversprechen. Der Sockel sollte eine vernünftige Griffstelle bieten. Zubehör sollte sich aus der Verpackung lösen lassen, ohne daran ziehen zu müssen. Stützen sollten erreichbar sein, ohne ein schmales Gelenk zu verdrehen. Solche Anforderungen können den Entwurf leiten, auch wenn kein belastbarer Zahlenwert für die ganze Figur vorliegt.

Unterscheide außerdem das Ereignis von der Kraft an der betroffenen Stelle. Ein kurzer Sturz kann genau auf ein hervorstehendes Detail treffen. Ein vorsichtiger Druck kann über einen langen Gegenstand auf dessen Ansatz wirken. Fallhöhe, Gesamtgewicht und Länge des Zubehörs liefern jeweils nur einen Teil der Information. Ein einzelner Zugversuch kann diese unterschiedlichen Situationen nicht vollständig beschreiben.

Mögliche Kontakte zuerst am Modell eintragen

Beginne mit einer Liste der herausragenden Teile. Dazu gehören Ellenbogen, Handgelenke, Finger, Ohren, Haarspitzen, Riemen, Hutkanten, Instrumentenhälse und Gehstöcke. Suche anschließend bei jedem Teil den Übergang in einen größeren Bereich. Das freie Ende kann kräftig wirken, während der eigentliche Ansatz deutlich schmaler ist. Gerade dieser Übergang verdient eine genaue Betrachtung.

Denke für jede Verbindung drei alltägliche Situationen durch: Eine Hand streift daran entlang, Verpackung bleibt daran hängen, oder die Figur wird auf einen anderen Platz gestellt. Das sind Entwurfsszenarien und keine Aufforderung zu Belastungsversuchen. Markiere, in welche Richtung die Verbindung dabei gebogen werden könnte. Häufig gibt es mehr als eine relevante Richtung.

Bestimme danach die natürliche Griffstelle. Ist der Sockel erreichbar, ohne zwischen Beine oder Zubehör greifen zu müssen? Könnte ein Empfänger versehentlich einen Arm nehmen, weil der Rumpf durch ein Instrument verdeckt ist? Eine sorgfältige Druckausrichtung kann eine Form nicht vollständig ausgleichen, die zum Anfassen an einer empfindlichen Stelle einlädt.

Ein einfaches Arbeitsblatt kann vier Spalten enthalten: Detail, wahrscheinlicher Kontakt, zu prüfende Verbindung und mögliche Änderung. Bei einem hochgehaltenen Pokal könnte eine körpernähere Hand infrage kommen. Bei einem Schal wäre ein weniger schmaler Ansatz denkbar. Bei einer Gitarre könnte eine andere Ausrichtung geprüft werden. Diese Notizen halten das Gespräch an der tatsächlichen Form und verhindern, dass eine allgemeine Materialbeschreibung die lokale Entscheidung ersetzt.

Aufrecht drucken: naheliegend, aber nicht automatisch passend

Eine aufrechte Figur besitzt häufig eine offensichtliche Kontaktfläche zum Druckbett: den Sockel oder die Schuhsohlen. Das Gesicht kann frei von unmittelbaren Stützkontakten bleiben. Dadurch ist diese Lage ein nachvollziehbarer erster Kandidat. Eine endgültige Entscheidung ergibt sich daraus noch nicht.

Betrachte einen senkrechten Knöchel. Sein kleiner Querschnitt wiederholt sich über viele Schichten, während oberhalb der Körper entsteht. Bei einem nach oben gerichteten Unterarm kann das Handgelenk ähnlich aufgebaut sein. Der breite Rumpf bietet dagegen größere Verbindungsbereiche. Der Begriff „aufrecht“ beschreibt die Figur insgesamt, macht diese unterschiedlichen Stellen jedoch nicht gleichwertig.

Ein waagerecht ausgestreckter Arm derselben Figur wirft eine andere Frage auf: Wie wird seine Unterseite während des Aufbaus getragen? Stützen können dabei nahe an Finger oder Ellenbogen gelangen. Eine Hand an der Hüfte kann einen zusätzlichen Anschluss schaffen, sofern dieser im druckbaren Modell tatsächlich vorhanden ist. Ein optisches Beinahe-Berühren genügt nicht.

Gehe in der Vorschau schichtweise nach oben. Halte beim Übergang der Beine ins Becken, beim ersten Auftreten eines Accessoires und am Hals unter dem Kopf an. Prüfe die tatsächlich erzeugten Bahnen und die Lage der Stützen. Die schattierte Modellansicht zeigt die Gestalt; die Schichtansicht zeigt, wie diese Gestalt aufgebaut werden soll.

Für einen Auftrag lohnt es sich, genau diese wenigen Stellen zu dokumentieren. Ein vollständiger technischer Bericht ist dafür nicht zwingend nötig. Mehrere gezielte Ansichten können die entscheidenden Fragen bereits verständlich machen und verhindern, dass nur der insgesamt gelungene Eindruck des Rumpfs die Beurteilung bestimmt.

Seitlich oder geneigt: Vorteile können Probleme verlagern

Wird die Figur hingelegt, verändern sich die langen Elemente, die nahe an einer Schichtebene verlaufen. Ein zuvor durch viele Grenzflächen aufgebautes Glied kann längere Bahnen entlang seiner Achse erhalten. Gleichzeitig können Wange, Ohr, Schulter oder Jackenrücken zur Unterseite werden. Ein lokaler Vorteil an einer Verbindung kann daher mit zusätzlichen sichtbaren Kontaktstellen an anderer Stelle verbunden sein.

Auch eine geringe Neigung sollte am konkreten Modell geprüft werden. Sie ist nicht grundsätzlich der beste Mittelweg. Je nach Pose entfernt sie Stützen vom Gesicht oder bringt sie auf eine zuvor freie Wange. Sie kann die Lage eines Arms verbessern, während der andere davon wenig profitiert. Ein Winkel allein beschreibt diese Folgen nicht.

Vergleiche deshalb vollständige Varianten. Bewahre die aufrechte Fassung und ein oder zwei Alternativen mit neu berechneten Bahnen und Stützen auf. Notiere jeweils die wichtigste empfindliche Stelle, die bevorzugte Ansichtsfläche, den Zugang zu den Stützen und die mögliche Griffzone während ihrer Entfernung.

Eine Variante kann in drei Punkten überzeugen und trotzdem praktisch ungeeignet sein, wenn beim Freilegen ein schmales Handgelenk verdreht werden müsste. Diese spätere Handlung gehört zur Entscheidung. Der Druck endet nicht mit der letzten abgelegten Schicht, sondern führt erst über die Entfernung temporärer Strukturen zum nutzbaren Objekt.

Zeige neben der technischen Schrägansicht eine unveränderte Vorderansicht. Dadurch wird eine Drehung für die Fertigung nicht mit einer Änderung der Körperhaltung verwechselt. Wenn die Pose selbst angepasst wurde, muss genau diese Änderung gesondert sichtbar sein und hinsichtlich des dargestellten Ausdrucks beurteilt werden.

Die sichtbare Oberfläche hat eine eigene Richtung

Ein Gesicht, eine runde Schulter und eine geneigte Hutkrempe schneiden horizontale Schichten auf unterschiedliche Weise. An bestimmten Flächen können Konturen als kleine Terrassen erscheinen. Eine andere Ausrichtung verschiebt deren Lage und Abstand. Eine Untersuchung zur Rauheit von FDM-gedrucktem PLA betrachtete ausdrücklich den Druckwinkel und die Richtung der Oberflächenmessung. Studie zu Druckausrichtung und Oberflächenrauheit.

Für eine Figur spricht das für mehrere Ansichten und Beleuchtungen. Eine Fläche kann bei diffusem Licht ruhig wirken und bei seitlichem Licht deutliche Abstufungen zeigen. Eine kleine Unregelmäßigkeit hinten an einer Jacke kann nebensächlich sein. Eine ähnliche Unregelmäßigkeit am Augenlid kann den wahrgenommenen Ausdruck verändern.

Lege deshalb die wichtigste Betrachtungszone fest. Bei einer Schreibtischfigur können Vorderseite und eine Ansicht schräg von vorn im Mittelpunkt stehen. Bei einem Objekt auf einem frei stehenden Tisch verdient die Rückseite mehr Aufmerksamkeit. Es ist nicht erforderlich, jedem Quadratmillimeter dieselbe gestalterische Priorität zu geben.

Eine nützliche eigene Einteilung unterscheidet Merkmale von Identität und Ausdruck, erkennbare Kleidung oder Gegenstände sowie wenig sichtbare Unterseiten. Das ist keine technische Norm. Es ist eine Hilfe für Entscheidungen: Warum wäre ein kleiner Kontakt unter dem Mantel vertretbar, während derselbe Kontakt an der Nase stören würde?

Besprich Oberflächenentscheidungen außerdem in der späteren Größe. Eine stark vergrößerte Vorschau kann Details wichtig erscheinen lassen, die beim Aufstellen kaum erkennbar sind. Umgekehrt kann ein kleiner Versatz im Gesicht trotz geringer absoluter Größe auffallen. Der Maßstab der Betrachtung gehört damit zur ästhetischen Prüfung, ohne die technische Nahansicht überflüssig zu machen.

Kleinere Schichthöhen lösen nicht jedes Detailproblem

Die Schichthöhe bestimmt die Unterteilung in Aufbaurichtung. Sie beschreibt nicht allein, wie schmale Konturen in der horizontalen Ebene dargestellt werden. Prusa unterscheidet in der Dokumentation die vertikale Auflösung von Merkmalen, die durch Düse und Extrusionsbreite beeinflusst werden. Prusa zu Schichten und Konturen.

Denke an eine erhabene Augenbraue, eine vertiefte Jackennaht und einen dünnen Brillenbügel. Diese Formen liegen in unterschiedlichen Ebenen. Eine kleinere Schichthöhe kann eine davon stärker beeinflussen als die anderen. Fehlt ein schmales Element bereits in den erzeugten Bahnen, bleibt es möglicherweise auch mit feineren vertikalen Schritten unzureichend dargestellt.

Variable Schichthöhen erlauben unterschiedliche Unterteilungen in verschiedenen Höhenbereichen. Das ist eine zusätzliche Möglichkeit für gekrümmte Flächen. Es dreht jedoch keine Schichtebene und beweist keine bestimmte Festigkeit eines Gelenks. Prusa zur variablen Schichthöhe.

Stelle daher zwei getrennte Fragen: Wird das Detail überhaupt erzeugt? Und eignet sich das erzeugte Detail für den vorgesehenen Umgang? Eine einzelne Bahn an einer freien Spitze kann in der Vorschau vorhanden sein und dennoch eine ungünstige Lösung für ein exponiertes Teil darstellen. Eine etwas vereinfachte Augenbraue kann dagegen den Ausdruck erhalten.

Die Auflösung sollte der beabsichtigten Skulptur dienen. Eine kleinere Zahl allein ist kein vollständiger Qualitätsvergleich. Prüfe lieber, ob die wichtigen Gesichtszüge erkennbar bleiben und ob die Darstellung schmaler Teile mit ihrer vorgesehenen Rolle zusammenpasst. Das verbindet die technische Einstellung mit einem sichtbaren Ergebnis.

Eine Drucknaht ist nicht automatisch ein Riss

Geschlossene Konturen besitzen einen Anfang und ein Ende. Deren Anordnung kann eine sichtbare Naht erzeugen, für die Slicer besondere Platzierungsfunktionen anbieten. Diese Prozessspur muss von einer offenen Trennung oder tatsächlichen Beschädigung unterschieden werden. Prusa zur Nahtposition.

Auf einem runden Kopf fällt eine Folge kleiner Erhebungen leichter auf, weil natürliche Kanten zum Verbergen fehlen. An einer Jacke lässt sich eine Naht möglicherweise näher an einen vorhandenen Übergang legen. Eine neue Ausrichtung beeinflusst sowohl diese Möglichkeiten als auch die Stützen. Beide Aspekte sollten daher gemeinsam überprüft werden.

Beschreibe bei einer Kontrolle zunächst die Beobachtung. „Eine schmale erhöhte Linie hinter der linken Schulter“ ist hilfreicher als „Die Schichten sind gebrochen“. Eine offene Lücke, ein versetzter Bereich oder eine Linie quer durch einen Anschluss verlangt eine andere Beurteilung. Fotos aus zwei Richtungen können die Unterscheidung erleichtern, ohne das Teil zu biegen.

Schleife einen unklaren Befund nicht sofort weg. Dabei können wichtige Hinweise verschwinden und dünne Bereiche weiter geschwächt werden. Zuerst sollte feststehen, ob es sich um eine Naht, einen Stützenrest, eine Modellkante oder einen Schaden handelt. Alle vier können auf einer Nahaufnahme ähnlich aussehen, verlangen aber nicht dieselbe Behandlung.

Für die Kommunikation mit dem Hersteller sind Lage, Ausdehnung und Zeitpunkt der Beobachtung sinnvoll. Eine sachliche Beschreibung macht eine Ferneinschätzung leichter. Sie verhindert auch, dass eine harmlose Oberflächenspur vorschnell als Materialfehler bewertet oder eine tatsächliche Öffnung lediglich als normale Schichtlinie abgetan wird.

Stützen brauchen einen Weg aus dem Modell

Stützstrukturen geben Bereichen ohne ausreichenden Unterbau eine vorübergehende Grundlage. Die Herstelleranleitung nennt eine andere Ausrichtung und die Aufteilung eines Modells als Möglichkeiten, den Stützbedarf neu zu betrachten. Prusa zu Stützmaterial.

Bei einer Figur kommt eine praktische Frage hinzu: Wohin kann die gedruckte Stütze später bewegt werden? Passt sie aus dem Spalt zwischen Arm und Rumpf? Liegt sie um einen schmalen Griff? Ist der Kontakt erreichbar, während die Figur an einem breiten Bereich gehalten wird?

Eine erfolgreich gedruckte Stütze kann für die Entfernung trotzdem schlecht platziert sein. Unter einer erhobenen Hand besteht möglicherweise ein direkter Zugang. In einem geschlossenen Henkel muss das temporäre Material vielleicht in mehrere Teile zerlegt werden. Dadurch entstehen zusätzliche Handgriffe unmittelbar neben einem empfindlichen Detail.

Die Dokumentation zu organischen Stützen beschreibt eine verzweigte Alternative zu älteren Gitterstrukturen. Der Stütztyp ist also eine weitere Variable. Seine Bezeichnung garantiert jedoch weder unsichtbare Kontaktstellen noch eine einfache Entfernung bei jeder Form. Prusa zu organischen Stützen.

Für den Empfänger zählt die verständliche Konsequenz: Welche Flächen könnten Kontaktspuren tragen, und welche Details müssen besonders geschützt werden? Der Name einer Softwareoption ist weniger wichtig als diese sichtbare und praktische Auswirkung. Eine gute Vorbereitung berücksichtigt deshalb nicht nur die Menge des Stützmaterials, sondern auch den Zugang und die Reihenfolge seiner Entfernung.

Dünne Elemente über ihre ganze Länge prüfen

Ein geschlossenes digitales Modell kann überzeugend aussehen und dennoch Details enthalten, die zur gewählten Druckkonfiguration schlecht passen. Herstellerhinweise behandeln deshalb dünne Wände und minimale Merkmale bereits als Fragen der Modellierung. Prusa zum Modellieren für den 3D-Druck.

Moderne Konturgeneratoren können die Breite von Extrusionsbahnen anpassen. Die Arachne-Dokumentation beschreibt außerdem Schwellen, unter denen Merkmale entfallen oder verbreitert werden. Entscheidend bleibt daher die tatsächlich erzeugte Vorschau. Prusa zum Arachne-Konturgenerator.

Untersuche einen Finger, Riemen oder Stab entlang seiner vollständigen Länge. Nahe an der Hand kann eine ausreichende Darstellung entstehen, während an der Spitze nur noch eine einzelne Bahn übrig bleibt. Durch eine Drehung ändern sich die Querschnitte, die der Slicer verarbeitet. Damit kann sich auch der Ort verändern, an dem die Darstellung besonders knapp wird.

Ein Softwareminimum ist kein Haltbarkeitsversprechen. „Es wird eine Bahn erzeugt“ beschreibt zunächst nur die Druckvorbereitung. Es beantwortet nicht, ob das Detail beim Entfernen von Stützen, beim Verpacken und beim späteren Anfassen geeignet ist. Ein Entwurf kann seine erkennbare Kontur behalten und gleichzeitig einen zusätzlichen Kontakt zu einer benachbarten Fläche erhalten.

Eine solche Änderung muss sichtbar gemacht werden. Ein freistehender Riemen und ein am Mantel anliegender Riemen sind unterschiedliche Formen, auch wenn die zweite Variante praktischer sein kann. Die technische Begründung ersetzt nicht die gestalterische Zustimmung. Das ist besonders wichtig, wenn gerade der Abstand oder die freie Silhouette zum persönlichen Motiv gehört.

Wände und Füllung wirken an verschiedenen Stellen

Mehr Füllung in einem breiten Rumpf löst nicht automatisch das Problem eines Handgelenks, dessen Querschnitt fast vollständig aus Konturbahnen besteht. Vor einer Diskussion über Prozentwerte sollte deshalb geprüft werden, wie viel Innenraum im kritischen Bereich überhaupt vorhanden ist. Ohne nennenswerten Füllbereich wirkt sich eine globale Änderung möglicherweise überwiegend anderswo aus.

Die lokale Frage ist genauer: Welche Bahnen führen durch die empfindliche Verbindung? Außenwände, Innenwände, massive Bereiche und der Übergang zum nächsten Volumen können beteiligt sein. Ein einziger Einstellwert beschreibt diesen gesamten Zusammenhang nicht.

Daraus folgt keine Empfehlung, immer die höchste Füllung oder möglichst viele Wände zu wählen. Die vorgesehene Struktur muss innerhalb der Form Platz finden. Kann ein dünnes Accessoire sie nicht aufnehmen, kann eine geometrische Änderung sinnvoller sein als eine andere Zahl im Profil. Das muss an der tatsächlichen Größe geprüft werden.

Ein Vergleich zweier Querschnitte macht das verständlich: einer durch das Handgelenk, einer durch den Oberkörper. Trotz gleicher globaler Einstellungen können sehr verschiedene lokale Strukturen entstehen. Das schützt auch vor einer Bewertung allein nach Gewicht. Mehr Kunststoff an einer anderen Stelle bedeutet nicht zwangsläufig mehr Schutz dort, wo jemand das Objekt berührt.

Prüfe zusätzlich den Übergang zwischen den Querschnitten. Der engste Bereich kann unmittelbar am Anschluss liegen, nicht in der Mitte des Accessoires. Eine äußere Ansicht lässt diesen Übergang leicht unauffällig erscheinen. Die Schichtvorschau zeigt dagegen, ob der geplante Weg tatsächlich durchgehend vorhanden ist und wie sich seine Breite verändert.

Kühlung und Druckablauf gehören weiterhin zum Ergebnis

Eine Drehung verändert, wann einzelne Regionen entstehen und wie viel Zeit eine Schicht beansprucht. Eine kleine Fingerspitze am Ende des Aufbaus ist eine andere Situation als eine breite Schicht durch den Rumpf. Prusa beschreibt Kühlungsfunktionen zur geeigneten Erstarrung des Materials, insbesondere bei Überhängen und Brücken. Prusa zur Kühlung.

Daraus lässt sich keine universelle Temperatur, Lüfterleistung oder Geschwindigkeit für Figuren ableiten. Drucker, Filamentrezeptur, Düse und Geometrie bilden gemeinsam die Bedingungen. Ein veröffentlichtes Experiment ist innerhalb seiner beschriebenen Bedingungen aussagekräftig. Ein einzelner daraus herausgelöster Wert kann beim Übertragen auf eine andere Figur irreführen.

Wer einen beobachteten Fehler untersuchen möchte, sollte Profil und Änderungen dokumentieren. Werden Handgelenk, Stützen und Kühlung gleichzeitig verändert, erklärt ein besseres Ergebnis nicht eindeutig, welche Änderung entscheidend war. Ein kleiner, sauber beschriebener Vergleich kann mehr Erkenntnis bringen als viele Varianten mit zahlreichen gleichzeitig wechselnden Parametern.

Für Käufer lässt sich das in eine einfache Frage übersetzen: Wurde diese Pose in dieser Größe betrachtet oder lediglich eine größere und einfachere Fassung? Dafür müssen keine vertraulichen Maschineneinstellungen offengelegt werden. Es geht um passende Belege für das angebotene Detail.

Eine Antwort darf lauten, dass ein schmales Element angepasst oder zusätzlich geprüft werden muss. Das ist eine konkrete Information über den Entwurf. Eine allgemeine Aussage über die Qualität des Filaments beantwortet dieselbe Frage dagegen nur unvollständig, selbst wenn das Filament für andere Anwendungen gut dokumentiert ist.

Sockel, erste Schicht und temporärer Rand getrennt betrachten

Die Verbindung zum Sockel hat eine konstruktive und eine praktische Rolle. Eine breite Platte kann eine gute Griffzone bieten, während die Figur weiterhin nur über zwei kleine Knöchel angebunden ist. Eine sitzende Pose könnte größere Kontaktbereiche besitzen. Vergleiche die tatsächlichen Anschlüsse, statt von der Sockelgröße unmittelbar auf alle darüberliegenden Teile zu schließen.

Die erste Schicht besitzt außerdem ein eigenes Maßverhalten. Prusa beschreibt den Elefantenfuß als Verbreiterung nahe dem Druckbett, die unter anderem bei zusammenpassenden Teilen relevant sein kann. Prusa zur Elefantenfußkompensation.

Ein Brim ist etwas anderes: vorübergehend gedrucktes Material am Rand der ersten Aufstandsfläche, das die Haftung unterstützen soll. Es ist kein dauerhaft modellierter Sockel. Prusa zu Skirt und Brim.

Zeige bei einer Entwurfsfreigabe die endgültige Silhouette ohne solche Hilfen. Der Empfänger sollte nicht erst später erfahren, dass die breit wirkende Auflage in einer technischen Ansicht teilweise wieder entfernt wird. Wird der Sockel separat gefertigt, sollte zusätzlich die vorgesehene montierte Lage erkennbar sein.

Stelle die fertige Figur zur Sichtkontrolle auf eine ebene, stabile Fläche. Beobachte, ob sie wie vorgesehen aufliegt. Drücke einen wackelnden oder verformten Sockel nicht durch Kraft auf den Kopf flach. Dadurch würde eine Frage am Fuß des Objekts in eine Belastung für Hals, Knie und Knöchel verwandelt. Zuerst muss geklärt werden, ob ein Rest, die Unterlage oder eine tatsächliche Verformung vorliegt.

Eine passende Kontur ersetzt keine Prüfung der Verbindung

Eine Untersuchung geometrischer PLA-Eigenschaften betrachtete Ausrichtung, Schichthöhe und Vorschub im Zusammenhang mit Maßhaltigkeit, Ebenheit und Oberflächentextur. Diese gemessenen geometrischen Ergebnisse müssen von der mechanischen Festigkeit unterschieden werden. Forschung zu geometrischen Eigenschaften von PLA.

Bei einer Figur wird das wichtig, wenn ein Accessoire an eine Hand oder ein Schuh an einen separaten Sockel passen soll. Die Silhouette kann stimmen, während die lokale Passung noch eine Änderung verlangt. Umgekehrt können Teile zusammenpassen und trotzdem einen sichtbaren Versatz bilden. Keine der beiden Beobachtungen beantwortet allein, wie sich die Verbindung beim Anfassen verhält.

Führe Aussehen, Passung und mechanische Eignung deshalb als getrennte Prüfpunkte. Ein Foto dokumentiert die montierte Kontur. Eine geeignete Maßprüfung dokumentiert die Passung. Eine definierte Belastungsprüfung behandelt, falls sie erforderlich ist, eine weitere Frage. Diese Beobachtungen lassen sich sinnvoll verbinden, sollten aber nicht unbemerkt füreinander stehen.

Auch eine Änderungsanfrage wird dadurch genauer. Beschreibe, ob es um einen Spalt, einen Versatz, einen unzugänglichen Anschluss oder einen Schaden geht. Dann kann der Hersteller die betreffende Eigenschaft untersuchen, ohne jede Unklarheit als Anlass zu verstehen, die gesamte Figur neu auszurichten.

Wann ein getrennt gedrucktes Teil erwogen werden kann

Enthält eine Figur lange Elemente in mehreren Richtungen, kann eine gemeinsame Drucklage schwierig werden. Eine Aufteilung erlaubt unterschiedliche Ausrichtungen für verschiedene Teile. Das Prusa-Schnittwerkzeug unterstützt solche Trennungen und Verbindungselemente für die Montage. Prusa zum Schnittwerkzeug.

Bei einem Musiker könnte das Instrument nach seinen eigenen Anforderungen ausgerichtet werden, während das Gesicht in einer günstigeren Lage bleibt. Gleichzeitig entsteht eine neue Verbindung. Passung, Sichtbarkeit, Ausrichtung und Montage benötigen eine eigene Prüfung. Zwei bequem druckbare Einzelteile ergeben nicht automatisch eine bessere fertige Figur.

Eine Trennlinie kann gestalterisch an einer Ärmelkante, einem Gürtel oder einer Objektgrenze liegen. Ob sie dort akzeptabel ist, muss in der montierten Ansicht geprüft werden. Bei einer einfarbigen Oberfläche können Schatten einen kleinen Versatz sichtbar machen. Eine von vorn verborgene Fuge kann seitlich deutlich hervortreten.

Berücksichtige auch die Person, die montieren soll. Eine fertig aufstellbare Figur und ein Bausatz sind unterschiedliche Ergebnisse. Eine schwierige Verbindung darf nicht stillschweigend an den Empfänger weitergereicht werden, nur weil sie die Fertigung vereinfacht. Vor einer Entscheidung muss klar sein, wer montiert und wer die fertige Verbindung kontrolliert.

Dieser Artikel behauptet nicht, dass jedes Formacara-Modell getrennte Komponenten verwendet oder dass diese für jeden Auftrag angeboten werden. Er beschreibt eine mögliche Fertigungsentscheidung, die ein Hersteller am konkreten Entwurf prüfen kann. Die tatsächliche Ausführung muss zum Modell und zum vereinbarten Leistungsumfang passen.

Durchgespieltes Beispiel: ein Gitarrist auf einem kleinen Sockel

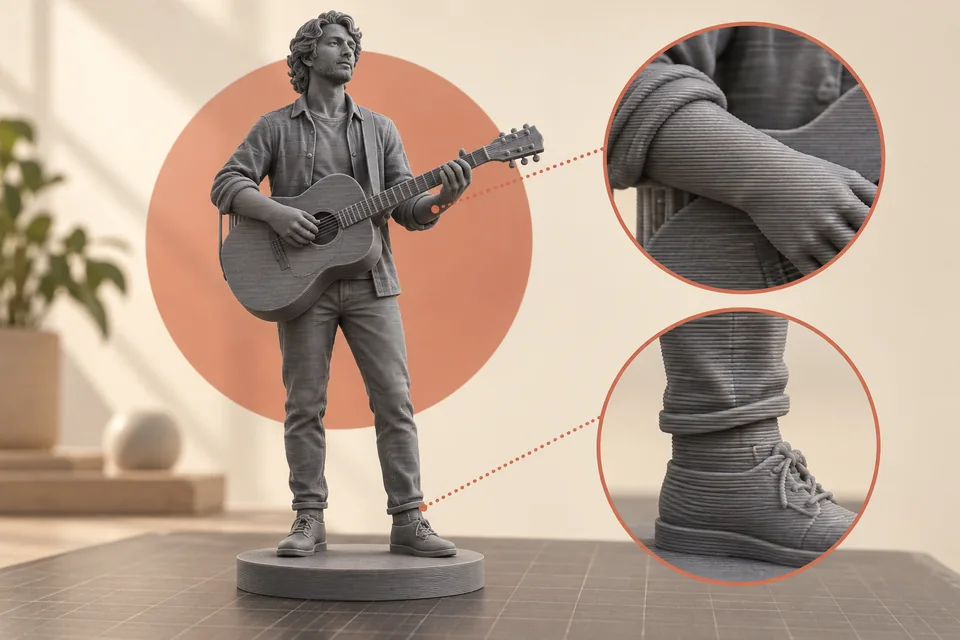

Stellen wir uns eine persönliche Schreibtischfigur mit einer Gitarre vor dem Oberkörper vor. Der rechte Ellenbogen steht seitlich ab. Die linke Hand liegt an einem schmalen Gitarrenhals. Beide Schuhe sind mit einem zurückhaltenden Sockel verbunden. Diese Beschreibung ist ein Gedankenbeispiel und enthält keine validierten Fertigungsmaße.

Zuerst wird festgelegt, was die Szene persönlich erkennbar macht. Angenommen, wichtig sind die leichte Kopfneigung, die Gitarrenform und der entspannte Ellenbogen. Der genaue Abstand zwischen Instrument und Jacke ist weniger wichtig. Diese Rangfolge sollte vor einer Änderung festgehalten werden. Sie schafft Spielraum, ohne versehentlich gerade die bedeutende Geste zu verlieren.

Als empfindliche Stellen werden beide Knöchel, der seitliche Ellenbogen, das Handgelenk am Instrument und das freie Ende des Halses markiert. Die wichtigste Betrachtungsrichtung liegt vorn und etwas links. Nun werden drei Möglichkeiten verglichen: aufrecht, nach hinten geneigt und eine Variante mit gesondert betrachtetem Instrument.

Erfundene Prozentbewertungen helfen dabei nicht. Nützlich sind überprüfbare Fragen. Lassen sich die Stützen unter dem Ellenbogen erreichen? Verlegt die Neigung Kontaktstellen auf den Hinterkopf? Führt die Trennung zu einer schwierigen Montage zwischen Fingern und Gitarrenhals? Die Antworten müssen aus dem tatsächlichen Modell und der Vorschau kommen.

Der Vergleich sollte außerdem festhalten, welche Beobachtungen noch fehlen. Vielleicht ist die Vorderansicht bereits akzeptiert, der Raum hinter der Gitarre aber noch nicht geprüft. Diese offene Frage ist kein Fehler des Verfahrens. Sie zeigt, welche Ansicht oder welcher Versuch als Nächstes tatsächlich gebraucht wird.

Variante A: aufrecht mit überarbeitetem Kontakt

Angenommen, die Vorschau zeigt einen brauchbaren Zugang unter dem Ellenbogen. Gleichzeitig bleibt der Gitarrenhals über eine dünne Hand hinaus frei. Bevor die ganze Figur gedreht wird, könnte das Instrument etwas näher an Schulter oder Rumpf rücken. Ziel wäre ein zusätzlicher Kontakt bei weitgehend erhaltener Vorderkontur.

Das ist eine Entwurfshypothese und kein bereits bewiesener Festigkeitsgewinn. Der Kontakt muss im druckbaren Modell und in den Bahnen vorhanden sein. Ein scheinbares Berühren in der schattierten Ansicht reicht nicht. Außerdem muss die Änderung aus der vereinbarten schrägen Ansicht betrachtet werden.

Ein möglicher Vermerk lautet: Aufrechte Variante beibehalten; unauffälligen Kontakt zwischen Instrument und Körper prüfen; freies Halsende untersuchen; Stützen von den Gesichtszügen fernhalten. Dieser Satz hält die Begründung und die offenen Aufgaben zusammen. Er ist aussagekräftiger als eine pauschale Kennzeichnung als besonders fest.

Wird der Kontakt gestalterisch abgelehnt, ist damit nicht automatisch die gesamte aufrechte Variante ausgeschlossen. Es bleibt zu prüfen, ob eine andere lokale Formänderung oder ein anderer Schutz beim Umgang infrage kommt. Der Prozess sollte eine konkrete Entscheidung ermöglichen und keine einzelne Lösung erzwingen.

Variante B: geneigt mit einer neuen Unterseite

Nehmen wir an, die Neigung verändert den Aufbau an einem Knöchel günstig, bringt aber mehr Jackenfläche und Teile des Kopfes in die Nähe von Stützen. Diese Bereiche werden nun bei üblichem Betrachtungsabstand beurteilt. Eine Spur hinten kann auf einem Regal vertretbar sein, bei einer frei aufgestellten Figur jedoch stärker ins Gewicht fallen.

Der Zugang zur Entfernung muss erneut überprüft werden. Durch die Neigung könnte zwischen Gitarre und Rumpf ein eingeschlossener Bereich entstehen, der zuvor offen war. Die zusätzlichen Handgriffe können einen vermuteten lokalen Vorteil überwiegen. Die Beurteilung umfasst deshalb den gesamten Ablauf bis zum fertigen Objekt.

Der vorläufige Vermerk könnte lauten: Alternative nur weiterverfolgen, wenn Stützen zugänglich bleiben und die rückseitigen Kontakte zur vereinbarten Oberfläche passen. Eine bestimmte Steigerung der Festigkeit wird nicht angegeben, weil dafür kein entsprechender Vergleichsversuch vorliegt.

Diese Variante kann auch als Reserve nützlich sein. Sie muss nicht deshalb gewählt werden, weil sie technisch aufwendiger wirkt. Eine komplexere Drucklage ist kein Qualitätsmerkmal für sich. Entscheidend ist, ob sie die priorisierten Fragen am konkreten Modell besser beantwortet.

Variante C: separates Instrument mit zusätzlicher Montagefrage

Ein separates Instrument erlaubt eine Ausrichtung entlang seiner eigenen Form. Nun muss allerdings die Beziehung zur Hand stimmen. Sollen die Finger den Hals eng umschließen, kann die Montage schwierig werden oder eine sichtbare Öffnung verlangen. Eine für den Druck bequeme Trennung darf die Geste nicht unbemerkt verändern.

Prüfe, ob die Verbindung eine wiederholbare Position ermöglicht und ob sie nach der Montage sichtbar bleibt. Überlege, an welcher Stelle die fertige Figur gehalten werden soll. Eine gute Druckbarkeit des Instruments reicht nicht, wenn der neue Anschluss genau dort liegt, wo Menschen spontan zugreifen.

Das Ergebnis kann sein, die Trennung zu verwerfen und eine kleine skulpturale Vereinfachung zu akzeptieren. Es kann auch sein, die getrennten Teile nach einer gezielten Passungsprüfung beizubehalten. Beide Entscheidungen können nachvollziehbar sein. Der Wert des Beispiels liegt darin, die Abwägung offenzulegen, anstatt sie hinter einem beliebigen Winkel oder Füllwert zu verstecken.

Ein Prüfablauf zum Ausdrucken

Der folgende Ablauf ist eine eigene Arbeitshilfe für dekorative Figuren. Er ist keine normierte mechanische Prüfung, keine Zertifizierung und kein Nachweis unsichtbarer Verbindungseigenschaften. Er dient dazu, sichtbare Merkmale geordnet zu erfassen und das Objekt bei der Beurteilung nicht zu beschädigen.

Vor dem Druck werden Modellversion, vorgesehene Höhe, dauerhafter Sockel, wichtigste Betrachtungsrichtung und drei empfindliche Details notiert. Eine Abbildung zeigt die gewählte Lage mit sichtbarem Druckbett. Für jede wichtige Verbindung wird eine passende Schichtansicht aufbewahrt. Kontaktflächen der Stützen und ihr geplanter Zugang werden markiert. Veränderungen der Pose werden gesondert als gestalterische Entscheidung gekennzeichnet.

Vor dem vollständigen Auspacken wird eine breite Haltezone gesucht. Die Verpackung wird so geöffnet, dass hervorstehende Teile nicht als Zuggriff dienen. Bleibt Material um ein dünnes Detail hängen, wird die Verpackung gelöst, während der größere Körper abgestützt bleibt. Das Detail wird nicht durch eine enge Öffnung gezogen. Bei unklarem Zugang ist eine Rückfrage sinnvoller als zusätzlicher Kraftaufwand.

Unter diffusem Licht werden Vorderseite, Seiten und Rückseite betrachtet. Anschließend hilft Licht aus einem schrägen Winkel, unerwartete Öffnungen, versetzte Bereiche und auffällige Stützkontakte zu erkennen. Knöchel, Handgelenke, Hals und Zubehöransätze werden angesehen, aber nicht probeweise gebogen. Unklare Stellen werden beschrieben und fotografiert.

Danach steht die Figur auf einer stabilen Fläche. Es wird geprüft, ob sie wie vorgesehen aufliegt und aus dem normalen Betrachtungsabstand dem vereinbarten Eindruck entspricht. Eine Nahaufnahme bleibt für die Diagnose hilfreich. Sie ersetzt bei kleinen Oberflächenspuren aber nicht den späteren Aufstellungskontext.

Als Ergebnis eignen sich drei Formulierungen: nach Sichtprüfung akzeptiert; Klärung erforderlich; sichtbarer Schaden zur Beurteilung durch den Hersteller. „Festigkeitsprüfung bestanden“ wäre ohne tatsächlich definierte und durchgeführte mechanische Prüfung unzutreffend. Dieser Ablauf beansprucht genau das nicht.

Versuchsergebnisse mit ihrer tatsächlichen Reichweite lesen

Falls ein Hersteller Prüfdaten vorlegt, beginne mit dem untersuchten Objekt. War es ein genormter Zugstab, eine vereinfachte Verbindung oder genau die betreffende Figur? Ein Stab charakterisiert Material und Prozess unter kontrollierter Belastung. Ein lokales Muster untersucht einen Anschluss. Die vollständige Figur umfasst das Zusammenspiel mehrerer Details. Diese Objekte beantworten verschiedene Fragen.

Prüfe anschließend die Belastungsrichtung. Bei „horizontal“ oder „vertikal“ sollte klar sein, ob damit die Probe, die Aufbaurichtung oder die Prüfmaschine gemeint ist. Materialvariante, Ausrichtung und relevante Druckbedingungen sollten zum diskutierten Objekt passen. Eine sehr genaue Zahl mit unklaren Randbedingungen bleibt unvollständige Information.

Achte auf Wiederholungen und Streuung. Ein einzelner gelungener Druck zeigt, dass die Geometrie in diesem Fall hergestellt wurde. Er belegt keine beliebig gleichbleibende Serienleistung. Ein einzelner Bruch zeigt umgekehrt nicht automatisch, dass die Ausrichtung seine Ursache war. Bilder der Bruchstelle, Angaben zum Kontakt und die Bahnen im betroffenen Bereich liefern zusätzliche Hinweise.

Die Formulierung einer Aussage sollte zur Evidenz passen. „Die Stütze ließ sich an diesem Muster entfernen, ohne das Handgelenk zu berühren“ ist eine begrenzte Beobachtung. „Das Handgelenk kann nicht brechen“ ist ein wesentlich weitergehendes Versprechen. Dieselbe Beobachtung trägt diese zweite Aussage nicht.

Ein sorgfältiger Bericht nennt auch offene Punkte. Wenn nur Zugbelastung untersucht wurde, bleibt ein Stoß auf einen anderen Bereich eine eigene Frage. Das schmälert den Wert des Versuchs nicht. Es beschreibt seinen Zweck genau und verhindert, dass eine nützliche Teilinformation in eine unbegründete Gesamtgarantie verwandelt wird.

Änderungen und Nachbestellungen nachvollziehbar dokumentieren

Persönliche Figuren können mehrere Entwurfsstände durchlaufen. Bewahre zu jeder relevanten Änderung die Begründung mit der neuen Version auf. Wurde die Hand wegen des Zugangs näher an den Mantel gelegt, gehört das in die Notiz. Wurde das Gesicht von Stützen weggedreht, helfen Vorher- und Nachheransicht. So wird eine attraktive frühere Form später nicht versehentlich wiederhergestellt, ohne ihren damaligen Nachteil zu kennen.

Die bestellte Größe sollte getrennt vom nominalen Modellnamen erfasst werden. Eine Nachbestellung in anderer Höhe verlangt eine erneute Betrachtung schmaler Details. Auch die Griffstelle sollte erneut geprüft werden. Eine größere Fassung kann mehr Platz bieten; eine kleinere kann zuvor getrennte Formen schwerer unterscheidbar machen. Der Skalierungsfaktor allein beschreibt diese lokalen Veränderungen nicht.

Für eine Reparatur- oder Ersatzbesprechung sollten Fotos vor einer Bearbeitung erhalten bleiben. Sinnvoll sind eine Gesamtansicht, ein Nahbild der betroffenen Verbindung und eine Ansicht mit erkennbarer Schichtrichtung. Beschreibe, wann der Befund sichtbar wurde, ohne die Ursache vorwegzunehmen. Ein bei der Öffnung bereits loses Accessoire ist eine Beobachtung. Eine angeblich falsche Drucklage ist eine Diagnose, die weitere Informationen benötigt.

Eine gute Änderungsnotiz endet mit dem nächsten überprüfbaren Schritt. Das kann die Kontrolle einer durchgängigen Verbindung in der Vorschau, die Betrachtung einer Kontaktfläche an einem Muster oder die Prüfung der montierten Lage sein. Konkrete Schritte halten die Entscheidung an der tatsächlichen Figur und machen Fortschritt erkennbar.

Welche Fragen beim Auftrag wirklich weiterhelfen

Frage, welches Detail die gewählte Druckausrichtung bestimmt hat. Eine hilfreiche Antwort nennt ein Handgelenk, einen Knöchel, das Gesicht oder einen anderen konkreten Bereich. Die Aussage, ein Winkel sei grundsätzlich am stärksten, enthält dafür zu wenig Kontext.

Frage, welche Flächen Stützkontakt bekommen und ob sie aus der wichtigsten Blickrichtung sichtbar sind. Frage außerdem, ob die Pose in der gewählten Größe betrachtet wurde. Ein verkleinertes Detail kann anders in Bahnen umgesetzt werden. Die Zustimmung zu einer großen Vorschau sollte deshalb nicht automatisch jede kleinere Ausführung einschließen.

Frage, ob zusätzliche Kontakte, Verdickungen oder Vereinfachungen eingeführt wurden. Solche Änderungen können sinnvoll sein, gehören aber zur gestalterischen Besprechung. Der Ratgeber zur passenden Figurengröße hilft, diese Entscheidungen mit dem späteren Platz und der Sichtbarkeit der Details zu verbinden.

Frage schließlich, wo das fertige Objekt gehalten werden soll. Eine klare Antwort erleichtert den späteren Umgang. Hinweise nach der Lieferung stehen im Ratgeber zur Pflege einer PLA-Figur. Die Prüfung der Druckausrichtung betrifft die vorgelagerte Frage, wie die Form überhaupt aufgebaut wird.

Gesucht ist eine ausdrücklich begründete Balance zwischen erkennbarer Pose, betrachteten schmalen Verbindungen, akzeptablen Oberflächen und einem praktikablen Weg durch Stützenentfernung und Handhabung. Bei einer Figur nach persönlichem Foto sollten diese Entscheidungen der dargestellten Person und ihrer Geste dienen. Zugleich sollte erkennbar bleiben, was beobachtet, was geprüft und was lediglich als Entwurfsentscheidung vorgeschlagen wurde.
